陕西渭南临渭区三马路教堂无线方案建设
发布者:网旗技术部   |   发布时间:2018-08-17   |   所属分类:政府案例   |   阅读次数:716

陕西渭南临渭区三马路教堂无线方案建设

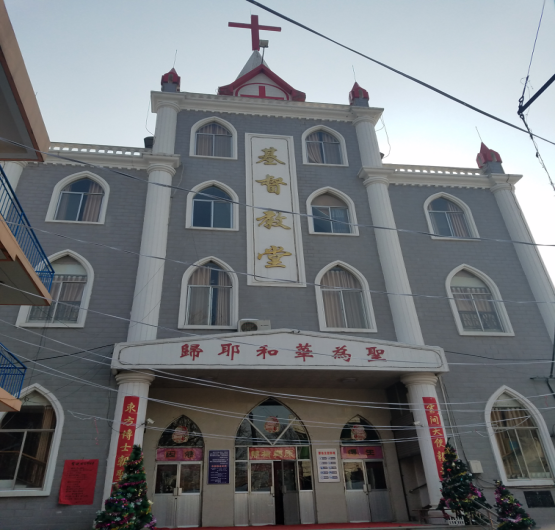

 教堂概述:
渭南市临渭区三马路基督教堂位于三马路中段,占地2.1亩。主堂于2002年建成,气势宏伟,坚固实用,建筑面积1638平方米,堂面五层,堂顶十字架高35米。堂内三层都可用作聚会,安

装有闭路电视、投影、降温、供暖、消防设施齐全,可同时容纳2000人礼拜。主堂工程造价235万元。附属房屋还有前楼三层,后楼三层,用于办公、生活和培训。

    本堂原址在北塘巷。基督教于1905年传入渭南,1915年在北塘巷建造礼拜堂,占地二亩五分。有礼拜堂五大间,附属房屋九间。当时属浸礼宗,后挂牌为中华基督教会。有英国包赉恩

牧师座堂牧会,杨建勋、段兆吉先后任会长。至解放时有信徒二三百人。解放以后,教会实行自治、自养、自传。宗教活动一直进行到1965年,社教以后被城关镇政府占用,1982年被

城关镇拆除。1983年落实宗教政策迁至现址,划地二亩一分,补偿3.35万元,于1984年盖砖混结构礼拜堂七间(320平方米),可容纳600人,由王二德长老任会长。到2001年由于信徒人

数增加,决定拆掉重建,新堂于200210月完工。2010年魏福宏牧师接续会长一职。

本堂是临渭区教会的总堂。临渭区共设39座礼拜堂,8个聚会点。有信徒9800余名。现有牧师2位、长老5位、教师3位、神学生3位、城区执事17位。

本堂设有圣工组、财会组、探访组、安全组、售书组、诗班、乐队、青年团契、主日学等。由魏福宏牧师同工等分工负责。

  随着国内经济持续向领先全球的趋势发展,到教堂的人群也越来越多,而现今随身携带着手机、平板、笔记本等移动终端的人可以说比比皆是,进入教堂内除了宗教活动,网络也成

了不可缺少的一部份。不少人带着ipad平板电脑,智能手机、笔记本电脑,在闲暇时也可以坐在休息区上网看新闻,要求随时随地上网浏览,教堂内无线覆盖并提供WIFI上网已经成为

大型教堂场所最基本的服务功能之一,因此部署一套可运营、可管理、可靠高效的WLAN已经成为当务之急。

随着国际互联网在国内的广泛普及和全球信息化的不断发展。同时,因此,网络建设逐渐受到教堂管理者的关注并被提到议事日程上来。但如何在建设网络的同时减少对教堂经营业务的影

响也是管理者需要重点考虑的问题。

在教堂的网络建设中如果采用传统有线网络进行建设,一方面需要对教堂进行大面积的布线施工,这将严重影响了美观程度和日常经营活动;另一方面,有线网络的整体施工周期较长,将

会使增加教堂的投资回报时间。而近年来逐渐兴起的无线局域网络(WLAN)以其技术成熟、快速部署、易于扩展、可移动性和使用便利等特点,迅速在教堂网络建设中大显身手,成为教

堂网络建设的主要技术之一。



二、教堂无线需求分析
  教堂现需求对场所内进行无线覆盖。网旗云科为教堂提供的无线网络方案是具备集提升用户体验加宣传形象的双重效果。不仅如此本无线网络还可以为教堂提供安全的网络接入,以保护网络运营的安全。

  同时作为一套先进的网络,该网络还可以提供友好的管理方式,可做到易部署、易维护、易扩展,最终实现网络的可管理、可运营。

三、教堂无线网络设计

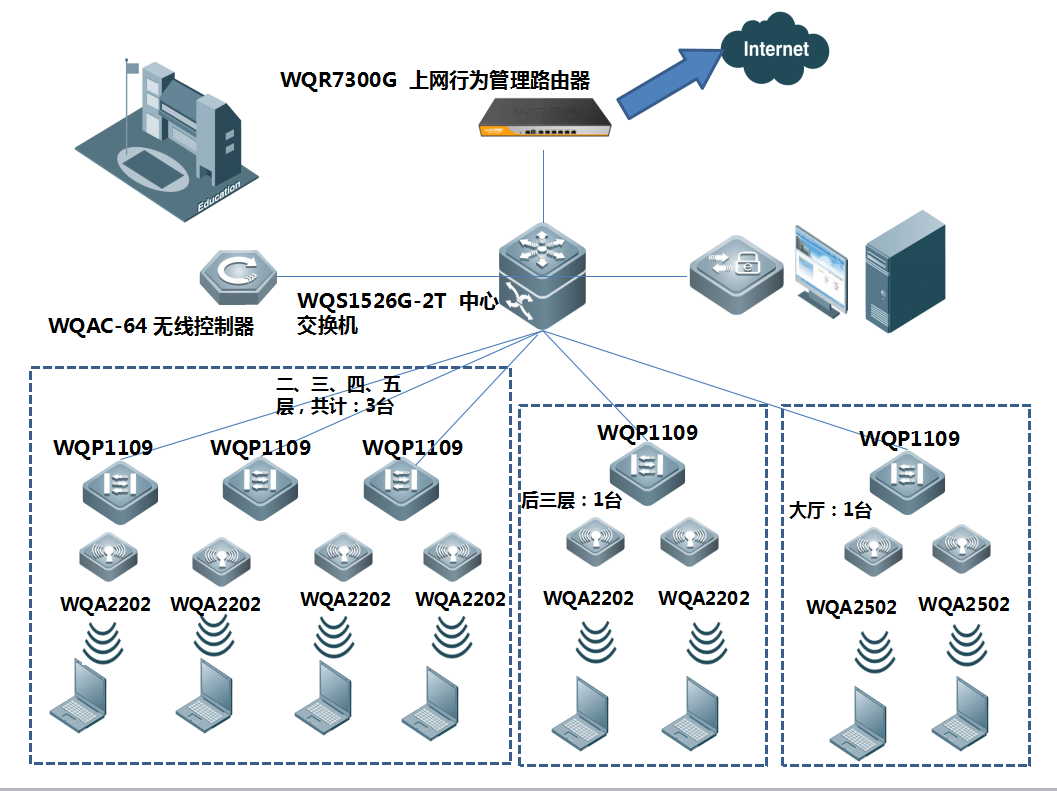

3.1无线网络拓扑及分布图设计
局域网采用星型网络拓朴结构,星型拓朴结构为现在主流的一种网络结构,它是以一台中心处理机(通信设备)为主而构成的网络,其它入网机器仅与该中心处理机之间有直接的物理链路,中心处理机采用分时或轮询的方法为入网机器服务,所有的数据必须经过中心处理机。所有节点的往外传输都由中央节点来处理。
A

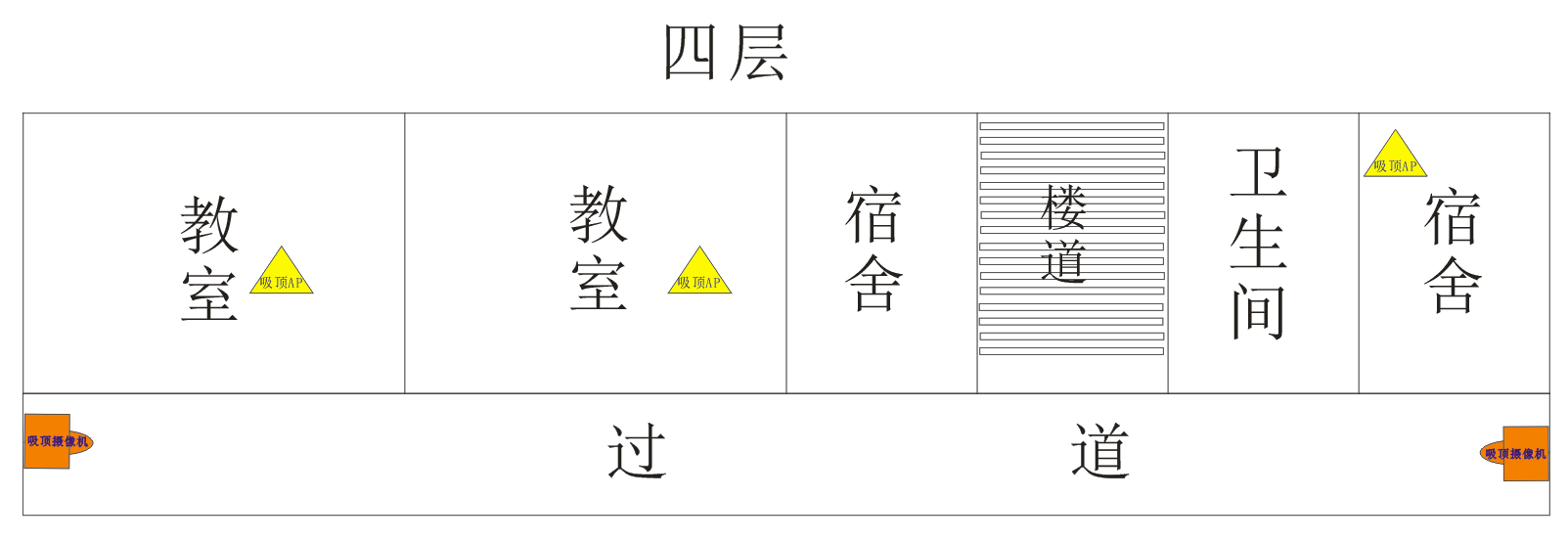

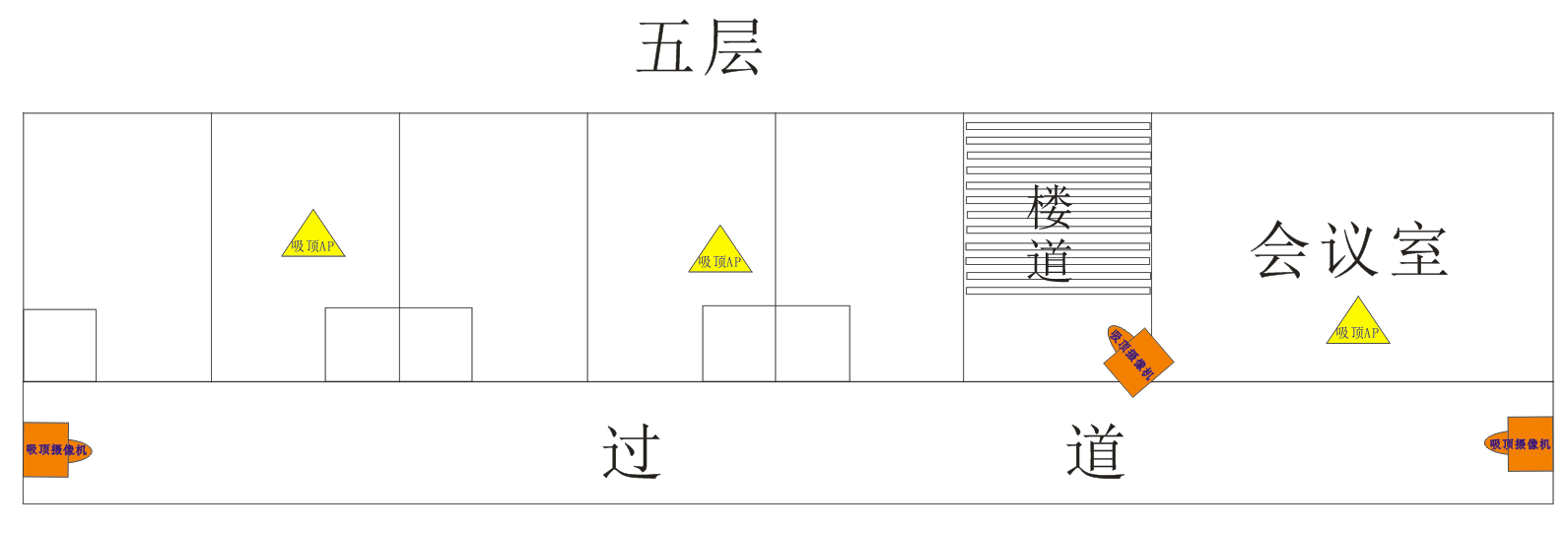

、门口楼层无线覆盖及监控平面布局图:

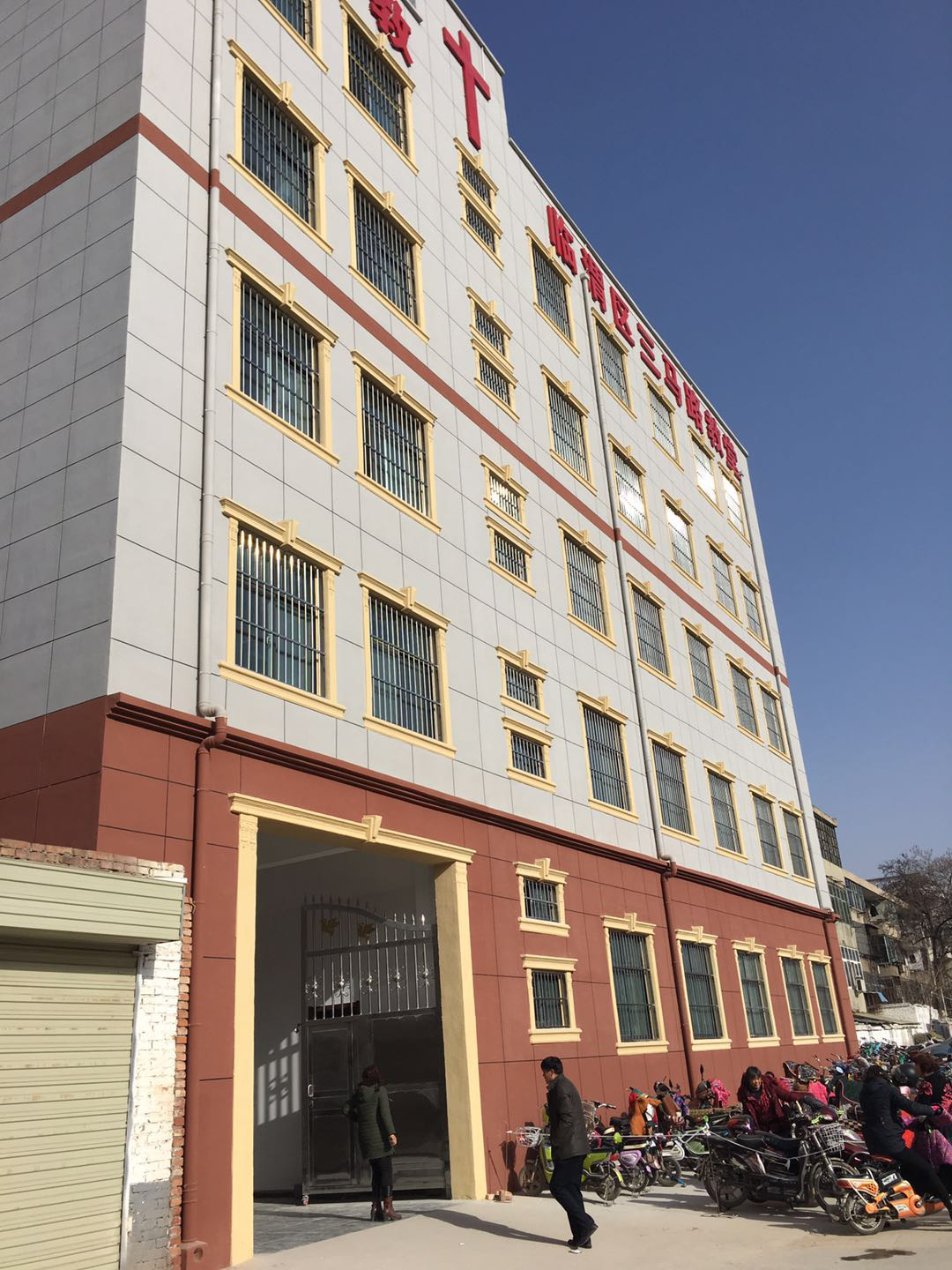

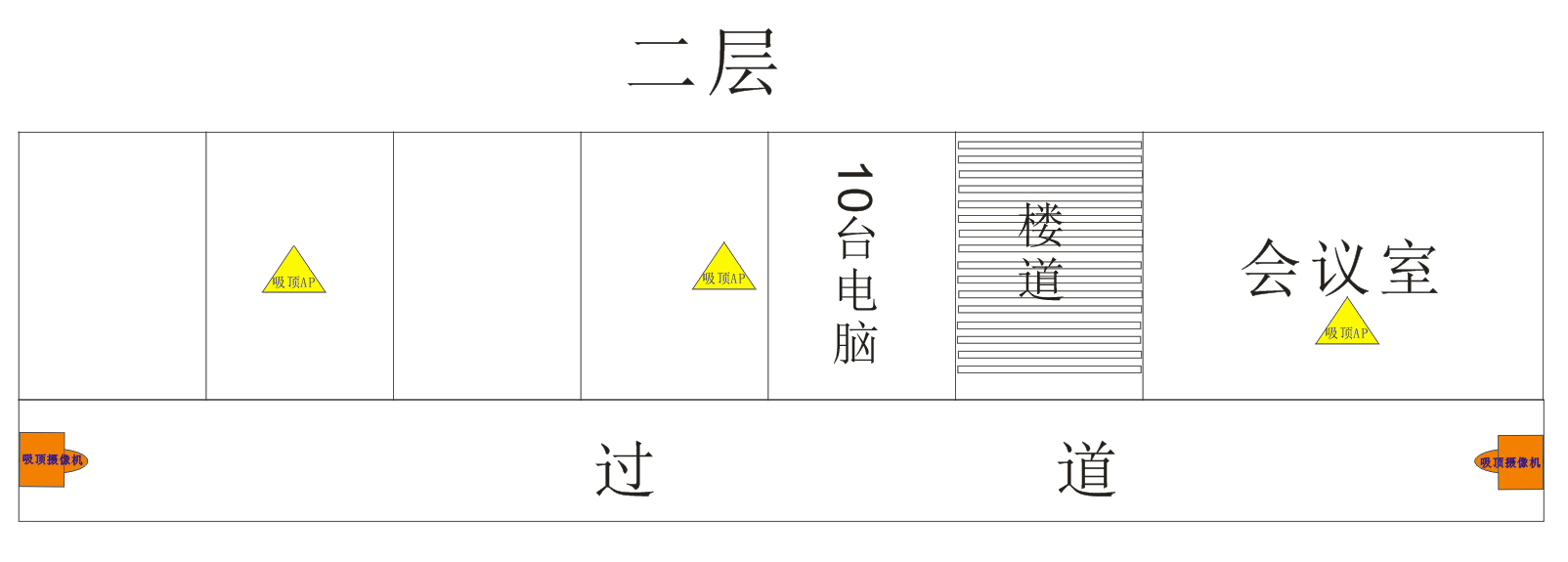

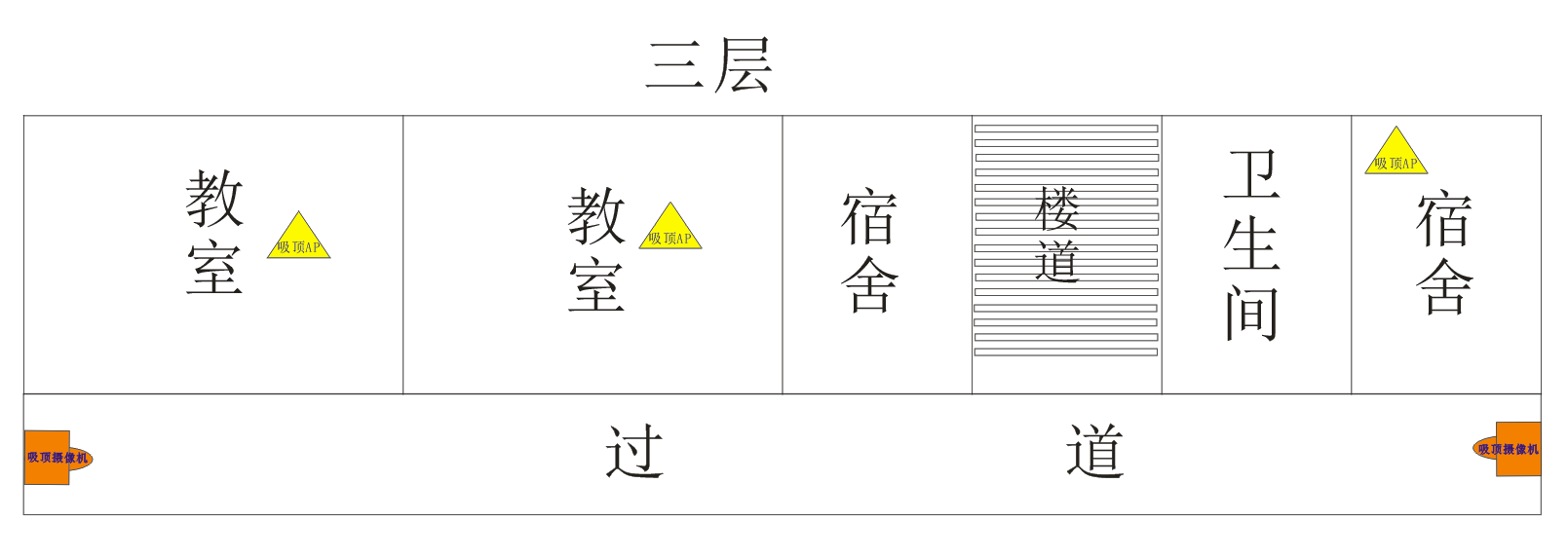

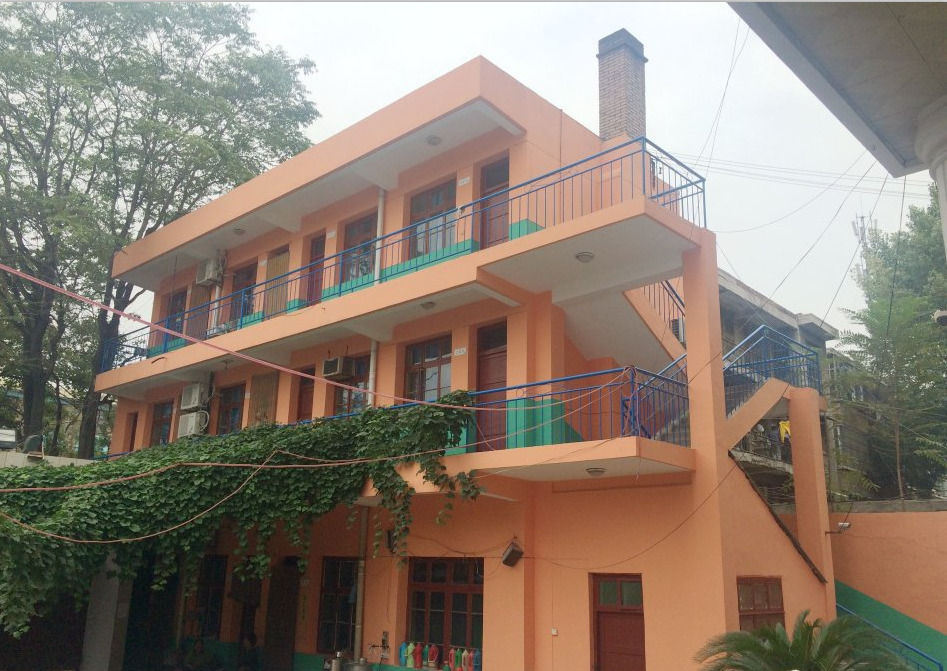

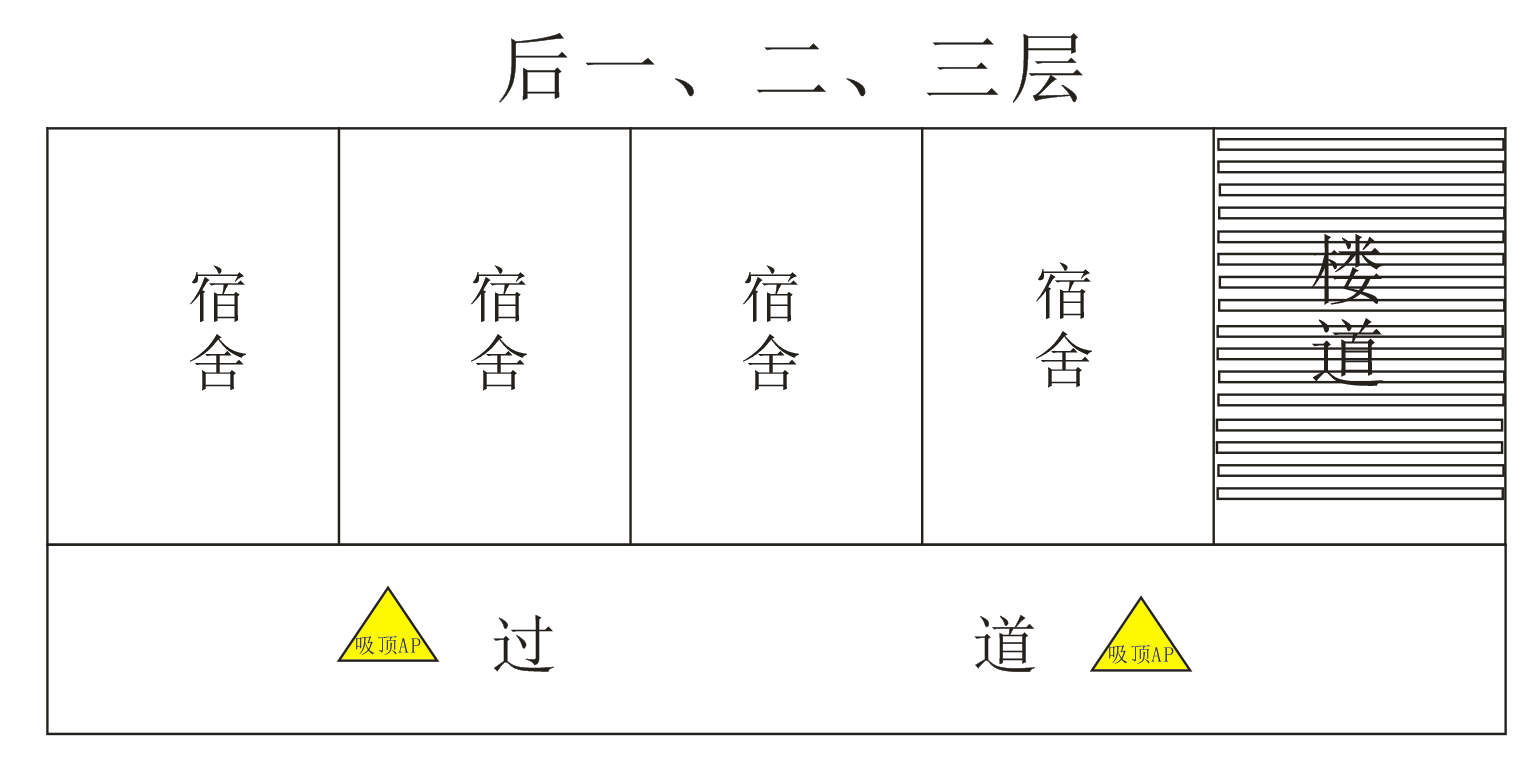

B、教堂后面院里小三层小楼无线布局图:


21.png.

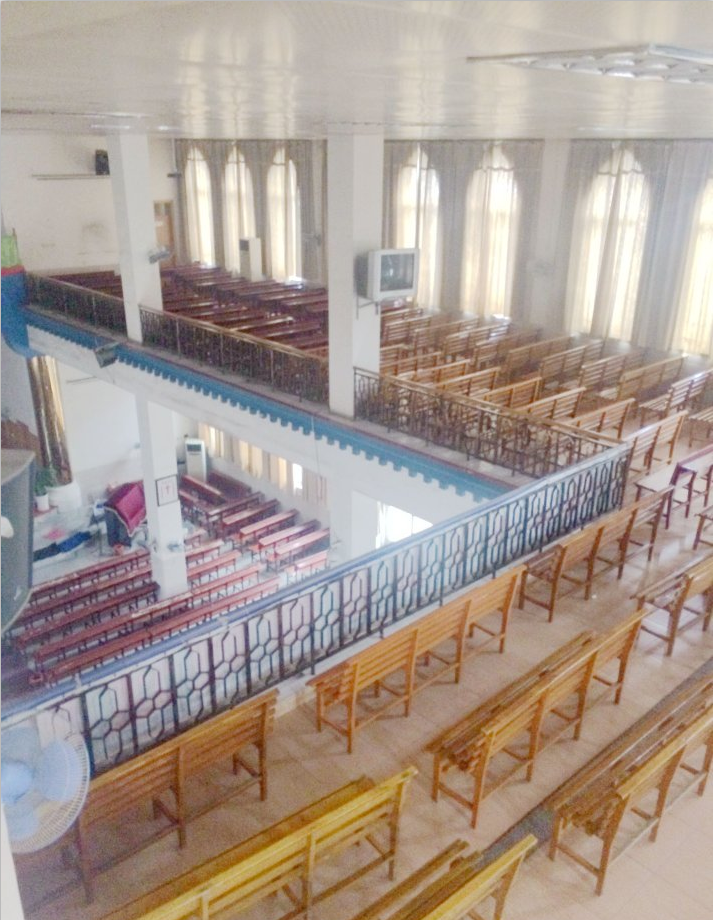

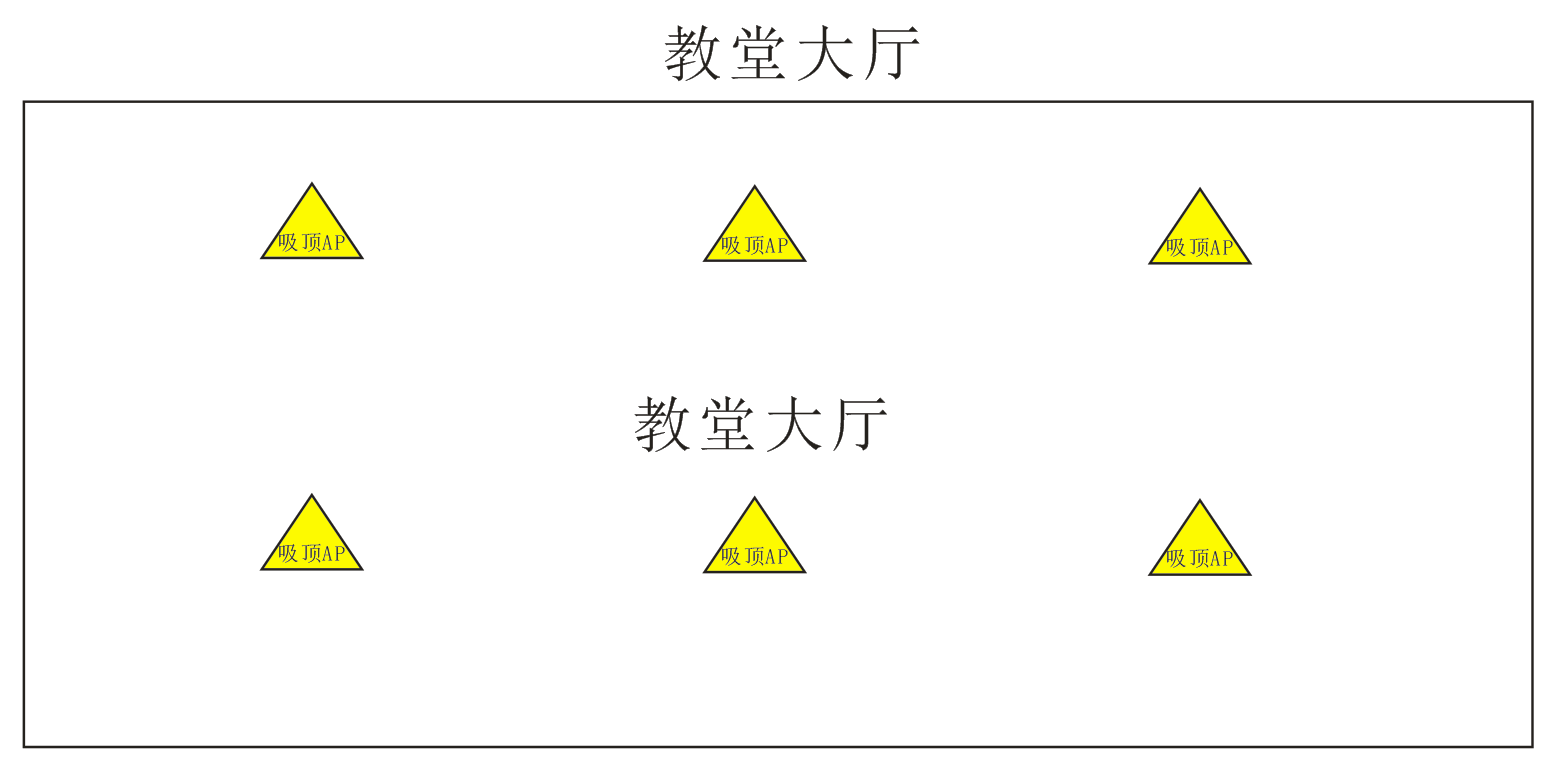

C、教堂大厅无线覆盖平面布局图



如图所示AP根据部署位置选择网旗室内双频无线AP WQA2502和单频AP WQA2202,同时启用APFIT模式,支持集中管控,可由硬件控制器统一下发所有配置。无线网控制、管理部分

采用网旗WQAC-64系列无线网络控制器,本产品支持集中管理局域网内所有网旗无线AP,统一下发配置,统一升级,统一设置认证,无线漫游等等多种功能,网络管理员在控制器中就可

以轻松管理内网所有无线AP,十分方便。通过网旗无线云平台,实现对多位置的集中认证、广告投放及数据管理。核心设备采用网旗WQS1526G-2T,实现数据中心的交换。当用户连入

无线网络时强制推送无线营销页面,同时实现上网的认证以及用户访问行为的统计分析。供电部分采用网旗WQP1109 POE供电交换机,网旗所有AP都支持标准的802.3AF协议,接入到

WQP1109 POE交换机之后,同时提供电力及数据传输,方便用户进行网络部署,无需砸墙布线即可实现无线覆盖。
.3.3室内无线网络覆盖

1)针对教堂现有室内建筑结构的特点,从不影响建筑环境美观的角度出发在室内覆盖产品选择上采用双频吸顶式无线AP进行覆盖进行覆盖。

2)网旗所有室内无线AP均为802.11N无线接入点,接收灵敏度高,覆盖范围广,射频信号质量稳定,保证了用户无线网络信号的稳定性和可靠性。

3)网络设计采用“AC+FIT-AP解决方案进行了整体覆盖,在核心交换机连接无线控制器,再接入层部署WQP1109 POE接入交换机。

3.4室内无线网络覆盖特点:

1)双频吸顶方式部署,外形美观,适合于空间开阔,访问密集的场所,如大厅及走廊区域;

2)所有无线AP均应采用胖瘦一体AP方式进行部署,由部署于网络信息中心的无线控制器进行统一的配置和管理;

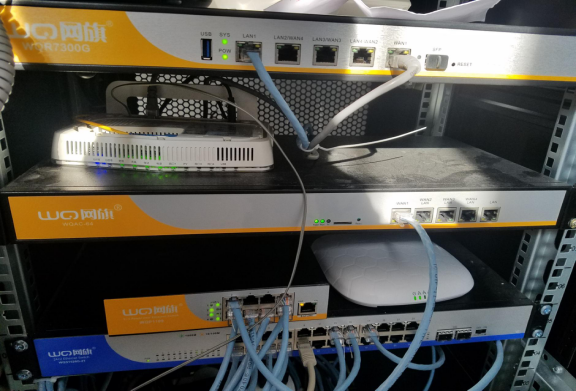

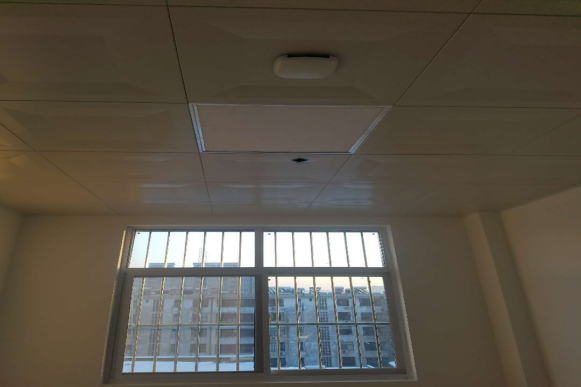

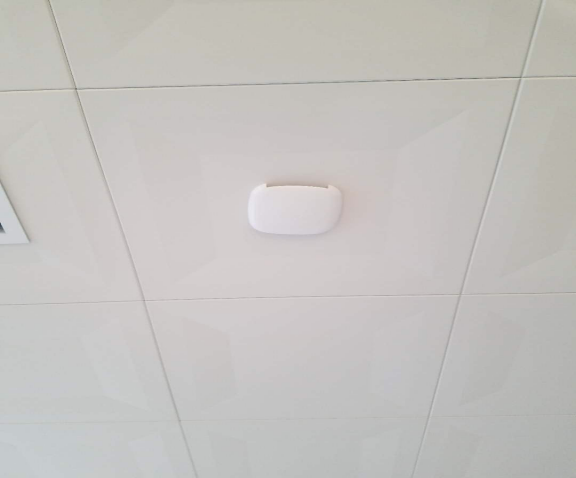

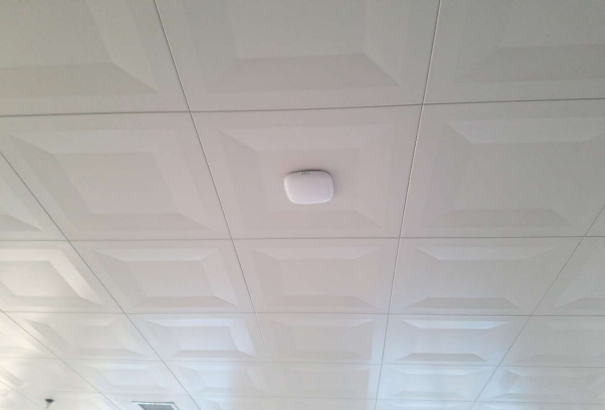

四、安装调试后部分照片展示




五、针对本次案例分析

1、网旗云科完成整个教堂的无线覆盖方案设计、所有设备定位以及安装调试工作。

2、教堂工作人员经过现场测试对本次方案实施感到非常满意。

六、设备清单

品牌

设备型号

单位

数量

简介

网旗云科

WQR7300

1

510/100/1000M电口(最多4WAN口,1LAN口,可弹性切换);1USB口;19英寸钢壳;带机量:250-350台,最大接入带宽:200M

适用于中型企业;商铺,饭店;商务型酒店,休闲娱乐场所等中等网络环境

网旗云科

WQAC-64

1

全千兆无线控制器、5个千兆电口、支持无线无缝漫游、跨AC漫游、VLAN SSID、跨VLAN管理、弱终端检测、黑白名单,支持12种认证10种复选(微信连wifi、微信、短信、密钥、一键、计费认证、访客认证等),出厂默认支持64AP管理license,最大支持AP管理license≤128个;支持本地转发和集中转发。NAT带机量150

网旗云科

WQP1109

4

8个百兆POE口、1个上联口、910/100M电口,1-8口支持POE9口为上联口,符合IEEE 802.3af/at国际标准,每端口标准输出功率15.4W,单端口最大供电功率30W,整机总功率125W,内置电源,内置6KV防雷

网旗云科

WQA2502

5

750M 11AC吸顶双频AP2个千兆口、主芯片:高通9531+9887、内置5dBi全向高增益天线、2.4G最大功率28dBi、最多支持60+用户并发、12V电源 48V标准POE供电支持云AC和本地AC管理、防护等级:IP41

网旗云科

WQA2202

16

300M 11N吸顶AP310/100M口、主芯片:高通9531、内置3dBi全向高增益天线、2.4G最大功率28dBi、最多支持60+用户并发、48V标准POE供电、支持云AC和本地AC管理、防护等级:IP41

网旗云科

WQS1526G-2T

1

24个千兆电口;2个万兆光口;交换容量:128Gbps;包转发率:96Mpps19英寸机架式;二层;非网管。
