中国移动陕西省公司办公区域无线改造方案

一、项目背景:

中国移动通信集团陕西有限公司成立于1999728日,200271日在香港、纽约成功上市。中国移动通信集团陕西有限公司主要经营移动电话话音、数据、IP电话以及多媒体业务,具有计算机互联网络国际联网单位经营权。

公司的客户规模、收入规模、网络规模、服务水平、企业效益、品牌价值等企业综合实力指标均在陕西省通信行业名列前茅,并发挥引领行业健康和谐发展的主导作用,带动相关行业发展,创造了数以万计的就业岗位。

作为一流企业,中国移动陕西公司努力为客户创造品质卓越的产品与服务,打造值得信赖的品牌,引领、促进整个行业的健康持续发展。作为移动信息专家,陕西公司致力于全面促进社会信息化进程,以丰富的信息产品持续满足客户多样化、个性化需求。


无线网络能做什么的浪潮已经过去,
如何有效使用无线网络又将成为新一轮的竞争焦点。
而这新一轮的网络发展正在力争让无线技术覆盖到全球的各个角落,试图让人们能够在任何时间、任何地点,通过任何设备都能联入网络。然而,当更多的线缆被肉眼看不见的无线信号取代以后,用户是否能够获得足够的安全保障以及良好的用户体将成为必须回答并且解决的问题之一。使用无线组网的技术,通过安装APPCMCIA无线网卡或者USB无线网卡就可以在公司内部架构起无线局域网,使得办公区、会议室、会客室、展示厅及休息区都可以移动上网,为移动办公创造了条件。
二、客户前期反应的问题及要求:


1、客户装修初期因为忽略了无线覆盖产品特性,也没有重视到无线覆盖对于当今办公场所的重要性,选择了XX品牌的无线设备,由于场地到处都有玻璃、隔墙等大量影响信号传输的介质、而且随着企业发展多元化的办公环境对于网线网络的要求也在不断提高。所以导致信号差、个别地方无信号,连接无线后随时出现掉、卡等情况。
2
、客户要求有一种方便的认证方式
3
、方便易管理,通过简单培训可以让工作人员快捷并且有效的使用WiFi。并且实现各种办公设备及办公环境、多媒体等都能够充分利用到无线网络进行工作。
三、客户需求

工作人员工作电脑、手机顺利流畅的使用无线网络且无死角。某些特定办公设备及办公场所(多媒体会议室等)能够顺畅使用无线网络。

如今,智能手机、IPAD越来越主流,客户要求任何地点都能无间隙无死角无断点的实现无线网络的连接、减少网线连接故障、减少网口插拔故障;
中国移动陕西省分公司办公场所共计两层楼,室内全部使用网旗的无线双频APWQA2501做无线覆盖,将公共办公区域、私人办公室区域、会议室、会客室、多媒体会议室、大厅等全方位覆盖无线。POE供电交换机采用网旗的8POE供电+1个上行级联口,完成网旗无线APWQA2501的数据传输及供电需求。
四、方案设计及产品技术特点

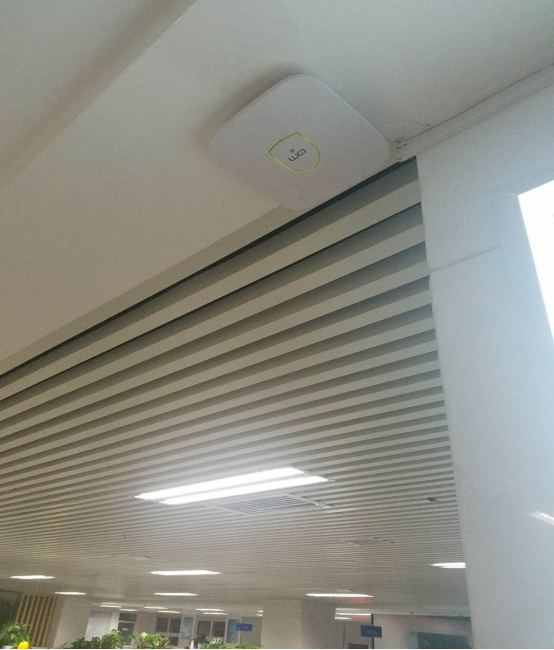

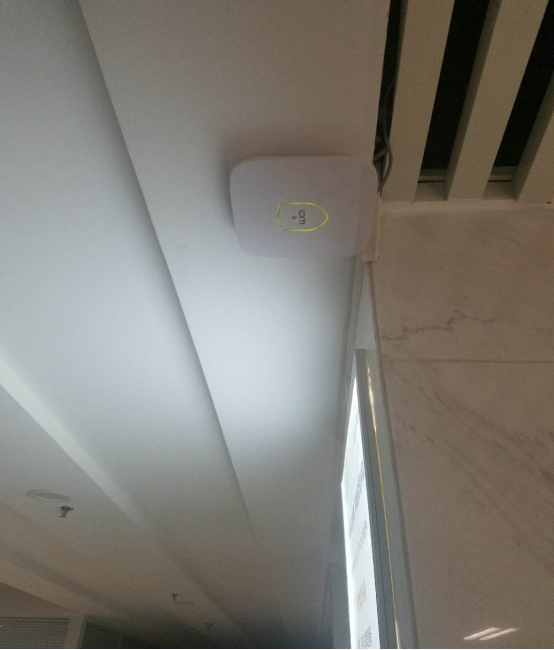

1)针对办公楼现有室内建筑结构的特点,从不影响建筑环境美观的角度出发在室内覆盖产品选择上采用双频吸顶式无线AP进行覆盖进行覆盖。
2
)网旗所有室内无线AP均为WQA2501是网旗云科公司推出的支持802.11ac的标准无线接入点,产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素,配合网旗WQAC系列无线控制器和云平台,完成无线用户数据转发、安全和访问控制,实现各种认证及广告推送。
WQA2501
采用双频设计,提供2.4G5G两路射频信号,最大无线接入速率达750Mbps,该产品呈吸顶式,可安全方便的安装于墙壁、天花板等各种位置,可支持本地供电与远程以太网供电模式,可根据客户现场供电环境进行灵活的选择,特别适合部署在大型校园、企业办公、医院、运营热点环境
3
)网络设计采用路由集中管理+FIT-AP解决方案进行了整体覆盖,在核心交换机连接无线控制器,再接入层部署WQP1109 POE接入交换机。
室内无线网络覆盖特点:
4
)双频吸顶方式部署,外形美观,适合于空间开阔,访问密集的场所,如大厅及走廊区域;
5
)所有无线AP均应采用胖瘦一体AP方式进行部署,由部署于网络信息中心的无线控制器进行统一的配置和管理;

6)
路由器采用网旗WQR7100WQR7100G是网旗云科为中小企业、商铺、咖啡店、ktv小型网络环境所推出的一款千兆上网行为管理路由。7100G在上述环境下最大带机量可支持100-150台,它采用64位高性能专用网络处理器,软件默认为两个千兆WAN口和三个千兆LAN口,最大支持四个WAN口,一个USB口。WQR7100G拥有先进的千兆硬件架构,业界先进的最小包转发能力,内置高性能防火墙,具备超强病毒防御能力,丰富的内网安全特性和智能带宽管理功能,人性化的WEB管理和监控界面,为企业构建安全、高速、稳定、智能、易管理的千兆网络。

五、设备清单:



设备型号

单位

数量

简介(注:改造区域共计两层楼)

        WQR7100

  台

   2

510/100/1000M电口(最多4WAN口,1LAN口,可弹性切换);1USB口;19英寸钢壳;带机量:100-150台,最大接入带宽:200M

适用于中小企业;商铺,咖啡厅,KTV等小型网络环境;

       WQP1109

  台

   4

8个百兆POE口、1个上联口、910/100M电口,1-8口支持POE9口为上联口,符合IEEE 802.3af/at国际标准,每端口标准输出功率15.4W,单端口最大供电功率30W,整机总功率125W,内置电源,内置6KV防雷

       WQA2501

  台

   22

750M 11AC吸顶双频AP2个千兆口、主芯片:高通9531+9887、内置5dBi全向高增益天线、2.4G最大功率28dBi、最多支持60+用户并发、12V电源 48V标准POE供电支持云AC和本地AC管理、防护等级:IP41

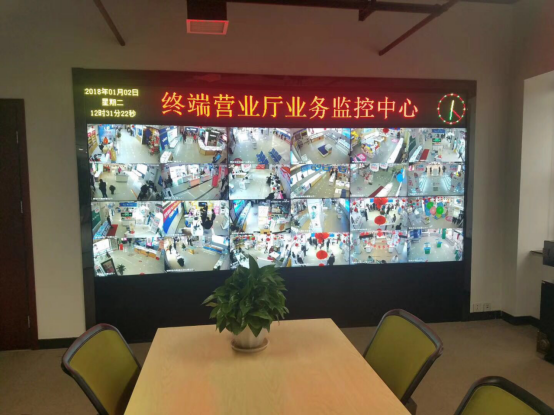

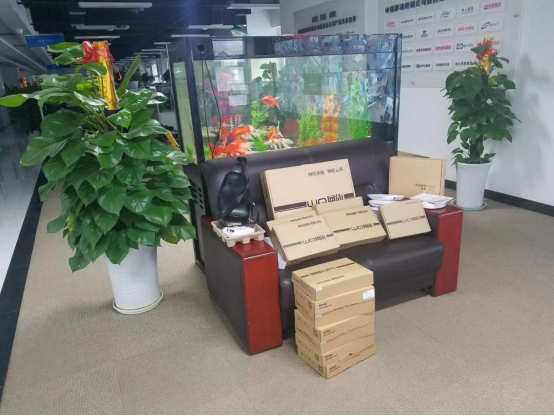

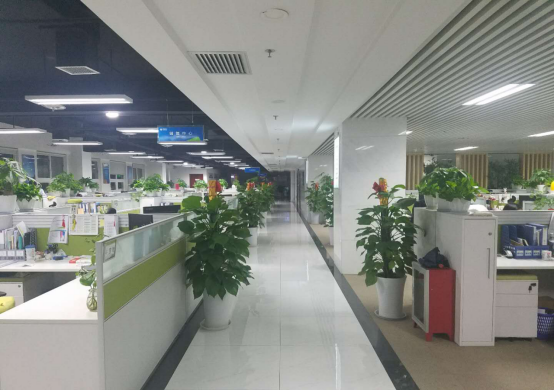

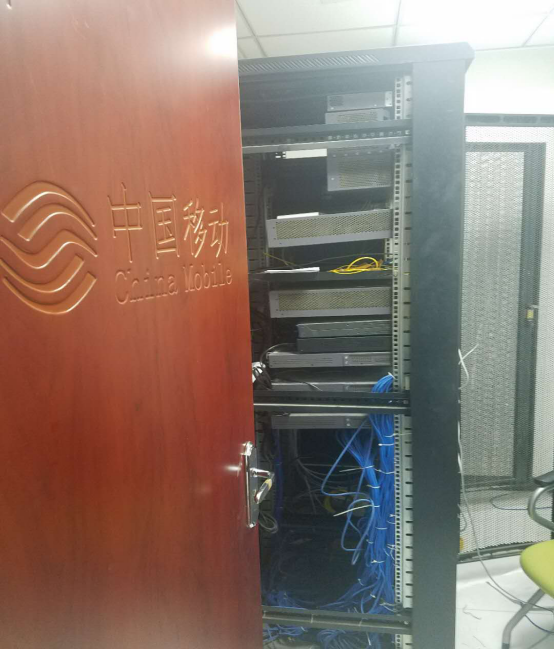

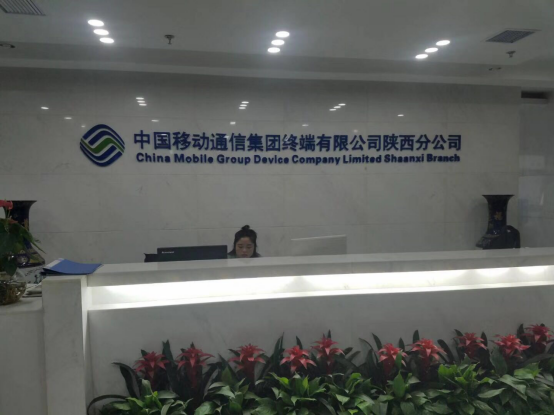

六、相关图片展示
