一、客户简介：

  广东省佛山市南海区穗盐东路17号（米格精品酒店）拥有95间豪华客房，酒店交通便利，位于穗盐东路和粤泰路交汇点，临近雅居乐雍景豪园。酒店位置适中，适合前往南海和广州的差旅人士.

二客户要求：

1、使用入墙式无线AP覆盖，实现无线全覆盖，无死角,

2、要求能满足150人同时上网不卡，不掉线

3、方便易管理，通过规划的网络部署,能吸引更多客户。

4、网络可扩展，一期只做房间部分，后期会做其他部分。

  三、酒店的案例网络结构

A、本方案采用网旗的无线设备WQA1202,入墙式300M无线AP、无线接入点，接受灵敏度高，覆盖范围广，射频信号质量稳定，保证了用户无线网络信号的稳定性和可靠性。同时启用AP的FIT模式，支持集中管控，可由硬件控制器统一下发所有配置。无线网控制、管理部分采用网旗系列无线网络控制器，本产品支持集中管理局域网内所有网旗无线AP，统一下发配置，统一升级，统一设置认证，无线漫游等等多种功能，网络管理员在控制器中就可以轻松管理内网所有无线AP，十分方便。通过网旗无线云平台，实现对多位置的集中认证、广告投放及数据管理。当用户连入无线网络时强制推送无线营销页面，同时实现上网的认证。

B、使用WQP1119-1F网络设计采用“AC+FIT-AP解决方案”进行了整体覆盖，在接入层部署POE接入交换机。符合IEEE 802.3af/at国际标准，每端口标准输出功率15.4W，单端口最大供电功率30W，整机总功率150W，内置电源，内置6KV防雷。

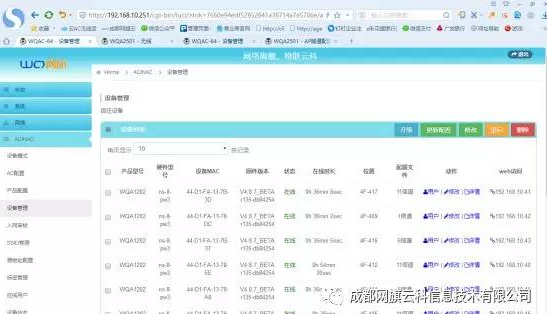

C、网旗的无线控制器WQAC-64，支持无线无缝漫游、跨AC漫游、VLAN SSID、跨VLAN管理、弱终端检测、黑白名单，支持12种认证10种复选（微信连wifi、微信、短信、密钥、一键、计费认证、访客认证等）。

D、采用的核心网关路由器是网旗WQR7300G，支持多WAN接入、带宽叠加、线路备份、扩WAN、负载均衡、策略路由、深度上网行为管理、智能弹性流控、PPPoE SEVER、VPN、防火墙、端口镜像，USB存储。

E、中心交换机采用WQS1550G-2T,二层非网管万兆交换机-48个10/100/1000M电口-2个万兆SFP+光口，交换容量：196Gbps，转发速率：全线速过滤转发96Mpps。

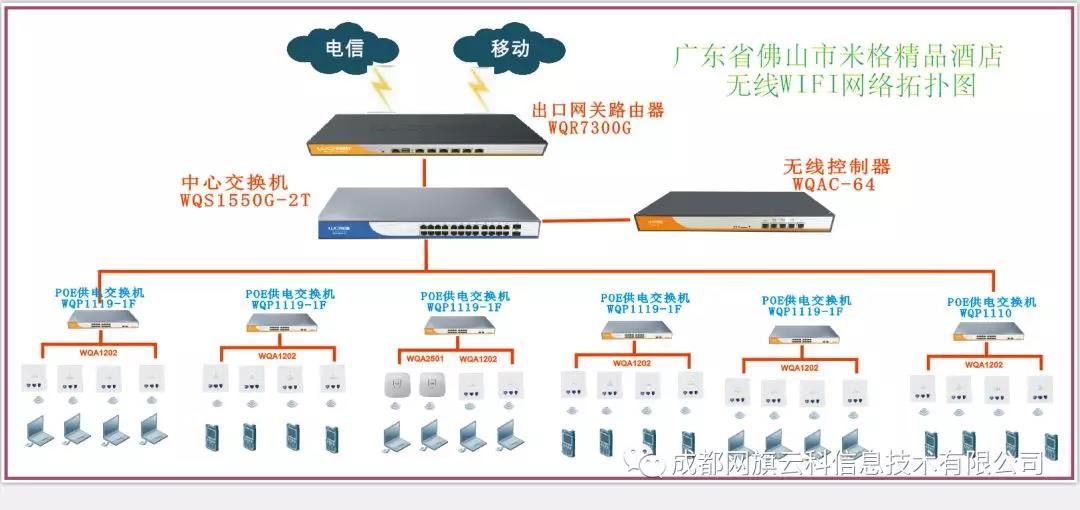

四、网络结构拓扑图

A、无线覆盖

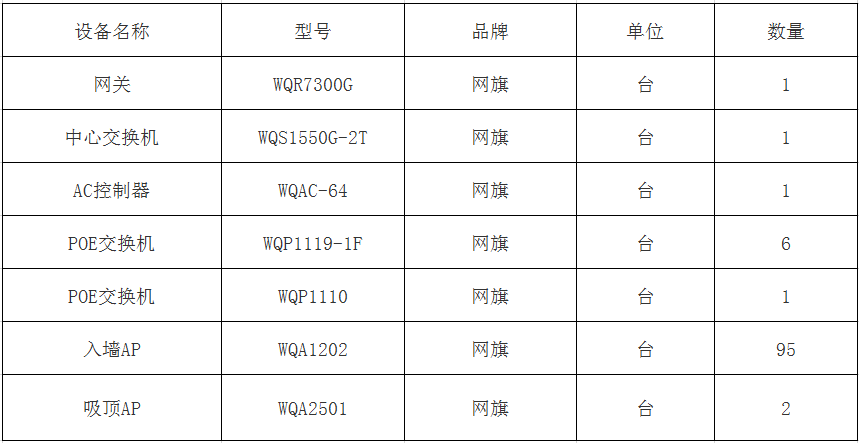

B、设备清单

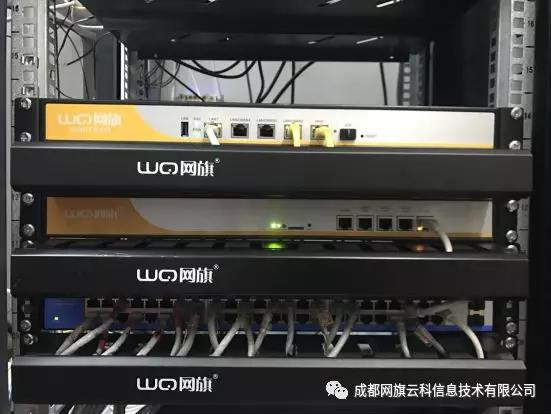

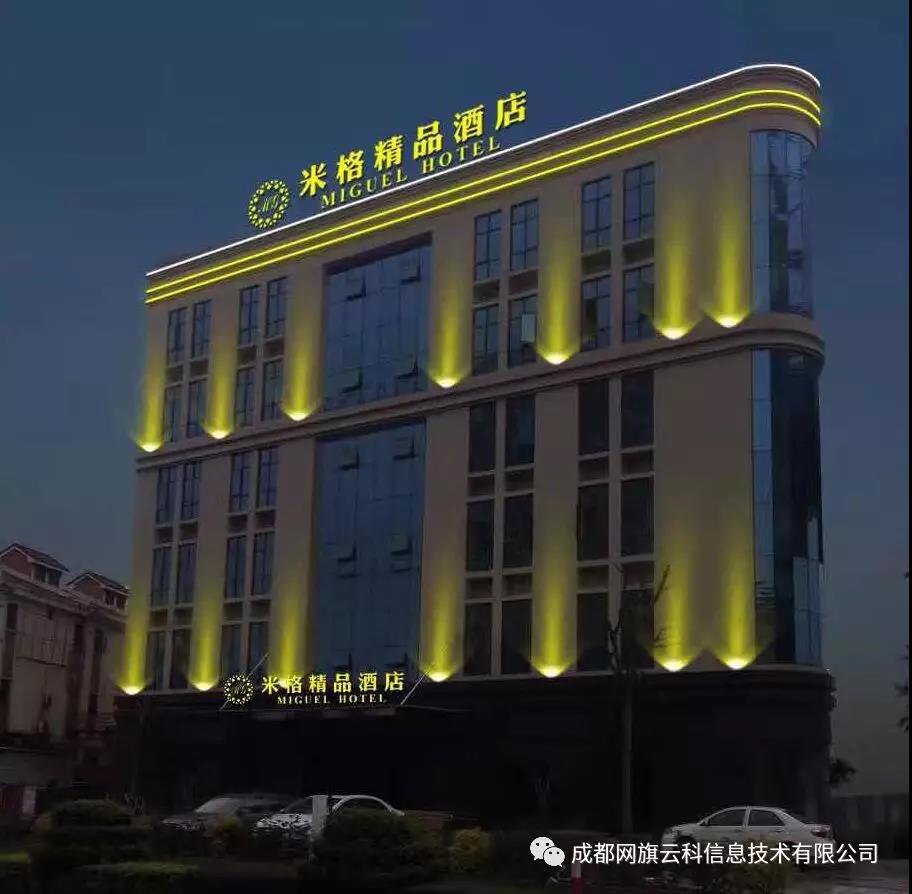

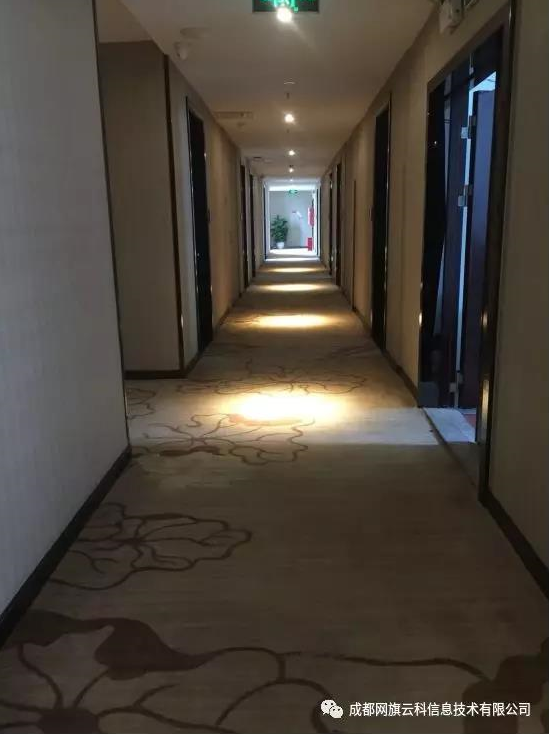

五、酒店现场展示
