网旗无线AP助力商洛市山阳县中医院的智慧化、信息化WIFI建设
发布者:网旗技术部   |   发布时间:2021-01-03   |   所属分类:网旗医疗行业案列   |   阅读次数:659

前言


山阳县中医院在县委县政府的坚强领导、在县卫健局等部门的指导支持下,历经两年的艰辛努力,在2020年7月,项目全面竣工,并于2020年7月10日顺利搬迁至山阳县北大街60号。



一、项目整体概况

 山阳县中医医院迁建项目是县委、县政府根据县情和医院实际开放床位数,为缓解医院医疗用房紧张,房屋布局不合理等问题,经过充分调研、反复论证后,决定整合县级公立医院资产,实施的全县重大建设项目之一。项目占地14亩,总投资1.4亿元,总建筑面积29000平方米,设置床位600张,医院坚持“功能完善、布局合理、绿色节能、特色鲜明”的设计理念,在确保医疗、康复、急救、公卫业务一体化的同时,在布局上实现“动静分区、洁污分流、就医流程便捷、合理等问题,经过充分调研、反复论证后,决定整合县级公立医院资产,实施的全县重大建设项目之一。

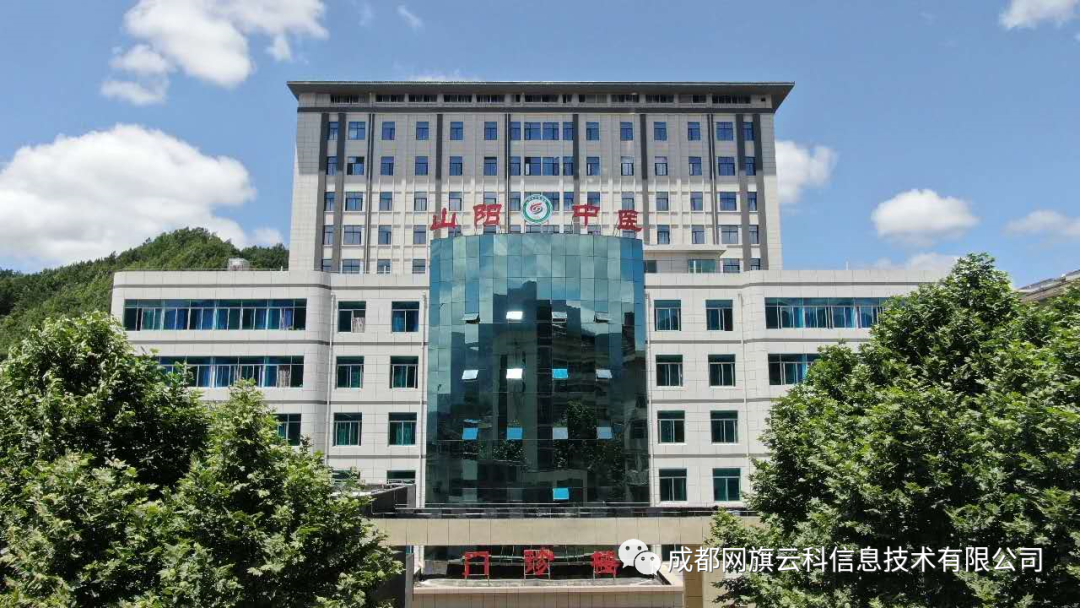

医院坐北朝南,由南向北依次为3层总务办公楼、6层门诊楼、12层住院楼、3层后勤保障楼,门诊楼1层,东西两侧分别设置有急救中心、急诊儿科,最大限度便民利民,赢得急救时间,建立了集约高效的急救体系。门诊楼2层和3层为医院门诊,4层设有中医传统治疗中心,56层为行政办公。门诊楼与住院楼12层南北贯通,1层连廊设有中西药房,2层连廊为健康管理中心。住院楼内部设计呈“玉”字型结构,走廊呈“回”字型循环布局,中间为医护工作区和功能用房,南北两侧为患者活动和休息区域,最大限度方便患者诊疗。住院楼1层为医院影像中心,2层为医院检验中心、内镜中心和功能检查中心,310层为住院病区,拥有最佳的日照及通风环境,前后视野无遮挡,让患者住院期间有居家惬意的愉悦感。11层设有产房、危重孕产妇救治中心、新生儿救治中心、消毒供应中心,12层设有手术中心和重症监护中心,手术中心拥有国内洁净度最高的百级层流手术室1间和万级层流手术室7间,让感染无隙可乘。3层后勤保障楼1层为医用气体设备用房,二层为营养餐厅,三层为职工餐厅,营养餐厅竭诚为广大患者和家属提供现代化、信息化、多元化的订餐点餐送餐服务。



二、项目要求

客户需求

1. 纯外网即能上互联网:要求扫码认证后上网,要有时间控制,对象:所有人上互联网,在上网中限制上网时间,如两个小时后,自动断开,再次扫码认证;

2. 纯内网:对象是医护人员使用,涉及多个服务器系统数据交换,其中个别部门有工作人员需要独立使用,形成独立内网数据传输;

3. 实现内外网数据互传:对象是医护人员能上外网的同时也可以上内网,要在WIFI网络中要运行甲方的医疗APP运行,如办理出入院手续,一键结算等等,实现医院的信息化、智能化的需求;

4. 所要求的无线网络必须在安全,稳定的情况下运行;

项目解决方案

山阳中医医院智慧化、信息化、科技化、在智慧服务工作中,率先在全省二级医院推行电子健康卡等多种就诊模式,创建了智慧医院的佼佼者。

根据山阳中医院的科技部需求和无线网络建设与设计原则,我们建议采用全新的智能无线交换局域网系统(无线AC控制器+FAT/FIT一体型AP+POE供电设备的解决方案),完成无线局域网覆盖项目。

由于医院的覆盖空间大,针对大面积的无线网络设施,我们必须考虑无线局域网安全认证、网络传输的必要性和可靠性。在次,我们在方案中采用了网旗的WQAC--512智能无线AC控制器产品,

FAT/FIT一体型无线AP我们采用:WQA2502、WQA2501在基于标准的、开放的网络架构上提供理想的、广泛的、安全的、可管理的、全局性的无线局域网安全网络。

我方的设计依据:

1、采用当前主流的802.11a/b/g/n/11ac的无线网络交换技术及分布式交换体系架构;

2、充分利用五楼主机房的有线网络架构与资源,优化和融合无线网络;

3、采用集中管控的网络组网模式,集中控制管理所有的无线AP;

4、所有的AP供电可以不单独拉电源线,采用POE供电方式;

5、采用先进的WLAN网管系统管理局域网;

6、充分考虑WLAN的安全性,采用先进的WLAN安全技术保障;

7、支持故障热备冗余能力;

8、系统要方便和灵活的调整与扩充;



网旗无线方案的方案特色:

1、全方位安全体系,放置非法入侵

(1)SSID认证方式区分人员,让办公网和访客网相互隔离,

(2)网旗的防火墙AP,有效的防范非法入侵,保证数据的安全性

(3)设置接入全线和访问策略,确保终端合法才可接入医疗网络,

(4)内置应用识别库、URL地址库,有效管理上网行为。

2、搭建稳定快速的无线网络

(1)网旗无线AP可自主调节信道、功率、让WIFI包围医院,

(2)网旗的AP 5G终端优先5G频段,其他终端自动接入最佳AP,

(3)设置上网时段和时长,避免某终端下载时占用过多的带宽,使无线网络卡顿。

(4)支持带宽资源管理,优先保障医院重要工作正常进行。


四、项目主要产品


序号

产品型号

产品参数

数量

单位

1

WQAC-512

全千兆无线控制器、6个千兆电口2个千兆光口、授权管理license,portal认证、Radius认证、域认证、MAC无感知认证

1

2

WQS3532G-24F-4T

提供 24路千兆光口和4路10/100/1000Base-T自适应接口以及4路 1000Base-SFP/10GbE SFP+光,带宽的增加提高了网络数据的通讯功能,非常适合大规模网络的应用。该产品支持 IPv4/IPv6 双栈平台,

1

3

WQP3228G-4F

二层网管POE交换机-24个10/100/1000M电口(24个POE口)-4个千兆SFP光口;1个Console口-交换容量256Gbps,转发速率:全线速过滤转发96Mpps;IEEE 802.3af/at标准-总功率450W,内置6KV防雷

7

4

WQA2501

750M 11AC吸顶双频AP、2个百兆口、主芯片:高通9531+9887、内置3*4dBi全向高增益天线、2.4G最大功率28dBi、最多支持100+用户并发、12V电源 、48V标准POE供电支持云AC和本地AC管理、防护等级:IP41

42

5

WQA2502

1200M11AC(低密)双频AP、WAN口1个千兆、LAN口1个千兆、主芯片:高通9563+9886、内置2根5dBi_2.4G和2根5dBi_5G全向高增益天线、最多支持100+用户并发、12V电源 、48V标准POE供电支持云AC和本地AC管理、防护等级:IP41,最大功耗< 15W

89

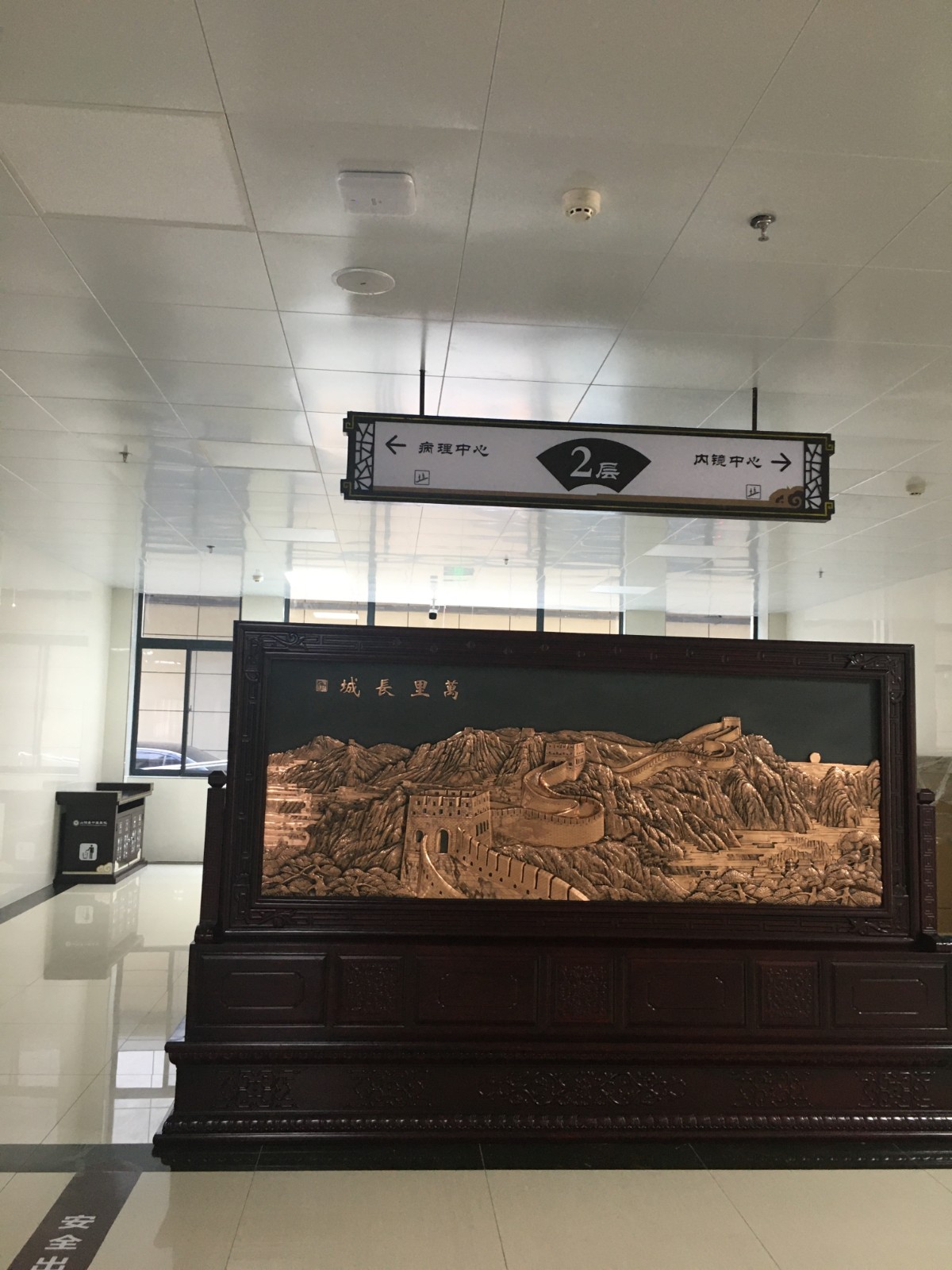

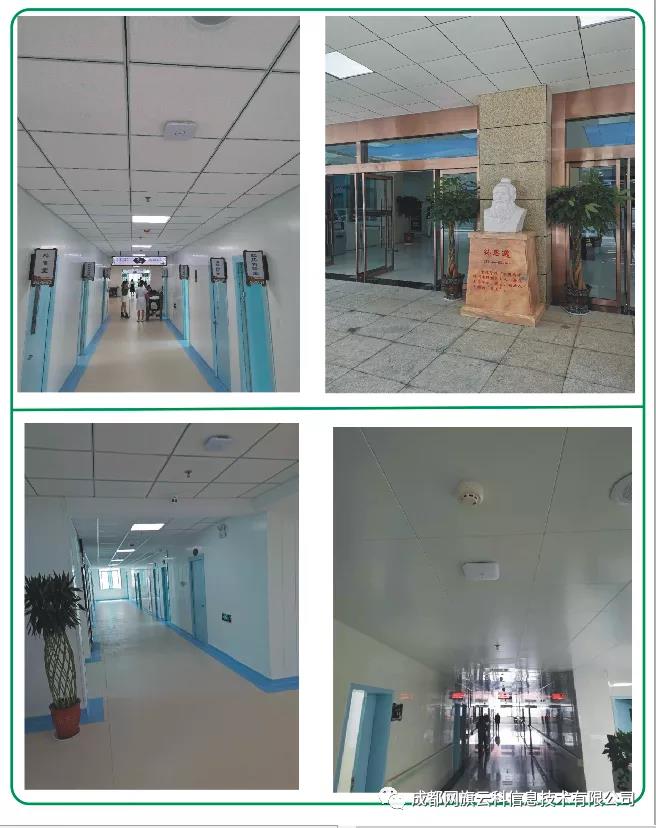

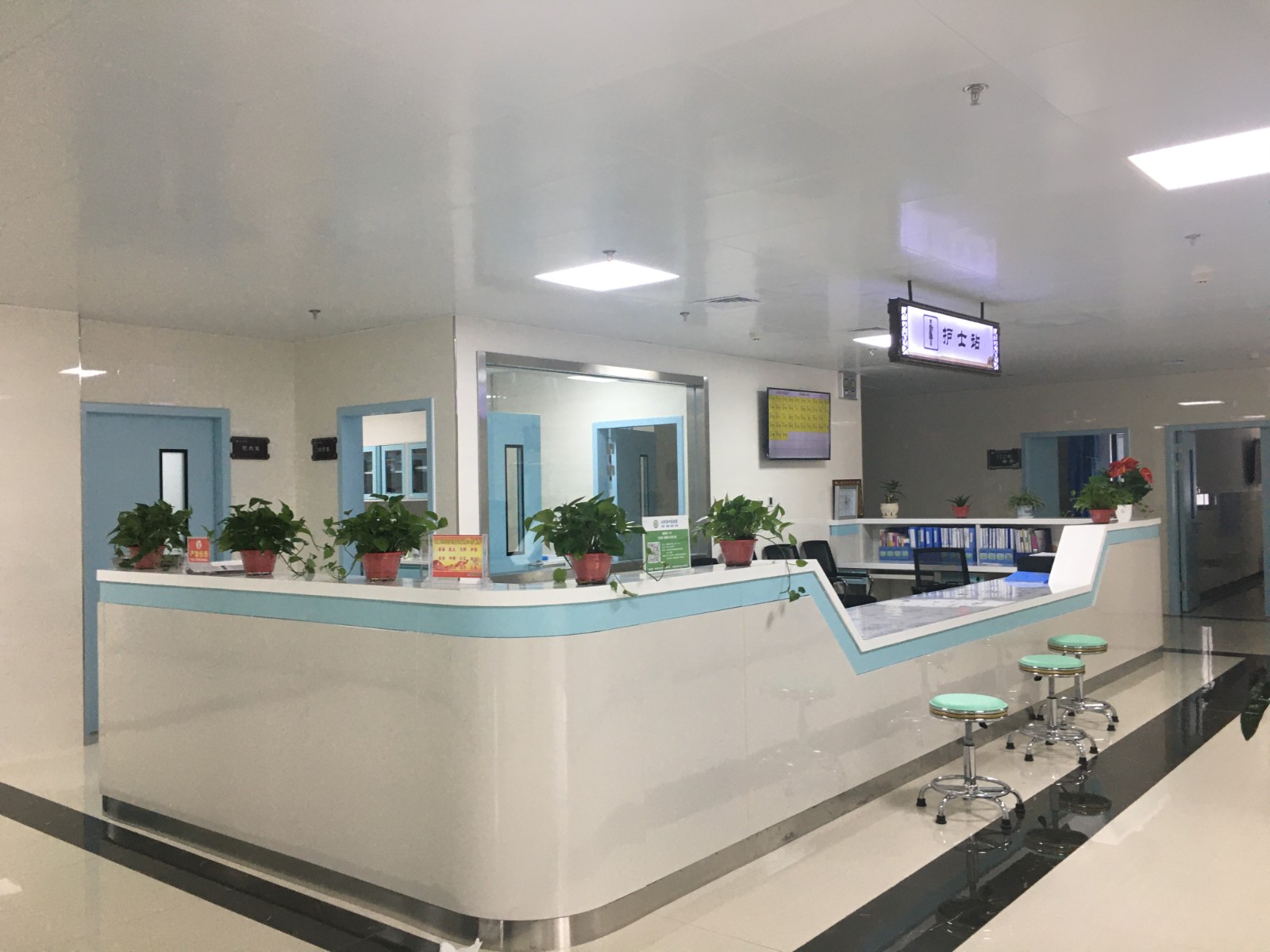

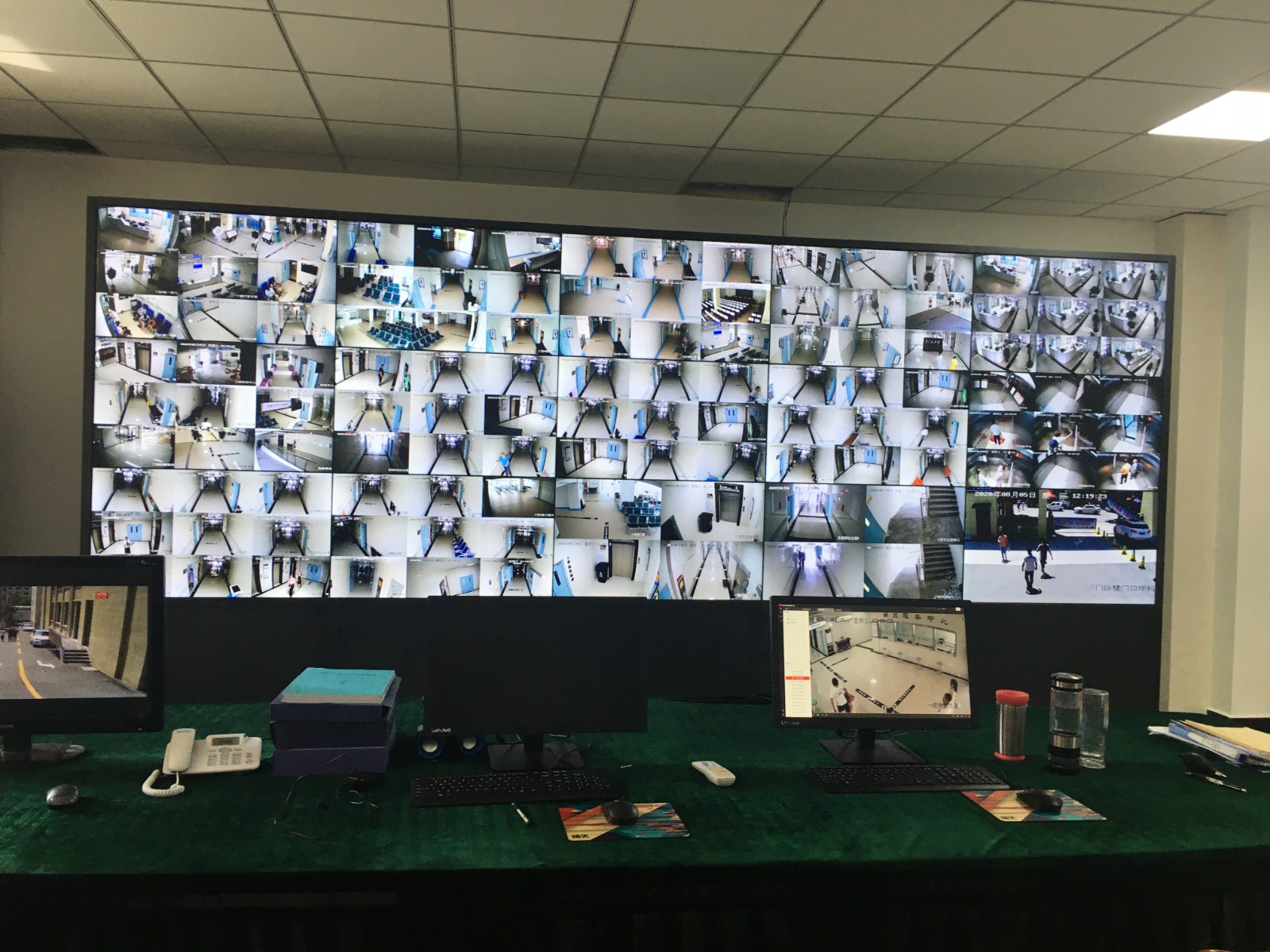

五、中医院现场图片

08.jpg 10.jpg
