中国陕西西安合喜味道商洛地标店无线覆盖方案

一、项目背景：
陕西合喜味道餐饮管理有限公司是一家品牌连锁餐饮企业，2013年5月8日在陕西西安经济开发区凤城二路开第一家店，用3年的时间在北郊有5家店，纺织城店，金花北路店，截止目前共11家店，合喜味道以“悦客，好吃”，赢得了广大家人的赞誉，！
项目名称：合喜味道商洛地标店

项目地址：陕西省商洛市紫金东城

项目面积：1120平方米

二、项目背景
    无线上网的高速普及，越来越多的顾客前来就餐的同时都希望可以通过智能手机、平板电脑、笔记本电脑接入wifi网，在享受美食的同时畅游互联网，随时了解周边推荐、市场动态，与

好友享受此刻的感受；随着手机支付的普及，很多餐饮业都加入了电子点餐系统，同步支付宝支付、微信支付等手机支付方式的接入，餐饮业的无线wifi覆盖建设当然必不可少了。

 合喜味道陕西商洛地标店业主深刻体会到现在无线覆盖与餐饮业经营中必不可缺的密切联系，多方咨询希望选择一家能够全面解决餐饮业无线覆盖的商家进行合作，从而完成店面的无线

覆盖。

三、网旗云科对项目的分析及实现目标

1、 实现餐饮顾客区、商家办公区域和公共区域无线网络全覆盖。

2、 无线接入支持所有wifi终端，采用合适商家的认证方式（微信、web、网页等），能够实现引导用户到达定制的网页（品牌宣传、活动促销、商品展示等），可以分别展示各种不同的图片或文字。
3、方便管理。管理员在任何地方都可以对店面的web认证页面，如：主题介绍、优惠活动，也可展示合作商家的广告等等。

4、方便客户。方便快捷的链接店内无线系统。免去了顾客索要wifi密码的繁琐，同时提高了用户上网体验，也提升了餐饮业的标准服务。

5、智能wifi网关设备可根据商家的实际情况设置，如办公电脑可不需要认证等。

6、智能流控。利用网旗云科wifi网关的流控功能，对顾客使用的网络进行限速管控，流量合理利用，预防个别用户占用网络资源过大而影响其他用户。

7、一键管理设备。通过智慧wifi认证网关设备AC管理平台，可集中管理所有的wifi热点，可视化管理界面，各热点设备的运行状态一目了然，全区域统一的认证营销体系。
四：产品参数

1、接入层AP：WQA2201是网旗云科公司推出的支持802.11n的标准无线接入点，产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合网旗

WQAC系列无线控制器和云平台，完成无线用户数据转发、安全和访问控制，实现各种认证及广告推送。WQA2201是专门为酒店、餐饮、中小企业办公无线有线一体化推出的无线接入点

AP，产品工作在2.4GHz频段，最大无线接入速率达300Mbps，可安全方便的安装于天花板上，远程以太网供电模式，产品整机设计简洁美观，部署便捷，安装后不突出墙体。为用户上网

提供了安全可靠的无线网络保证。

2、AC，无线管理控制器。采用网旗的WQAC-32。全千兆无线控制器、5个千兆电口、支持无线无缝漫游、负载均衡、跨AC漫游、VLANSSID、跨VLAN管理、弱终端检测、黑白名单，支

持12种认证10种复选（微信连wifi、微信、短信、密钥、一键、计费认证、访客认证等），最大支持管理32台AP、NAT带机量100人。

3、路由器。网旗WQR7100。WQR7100G是网旗云科为中小企业、商铺、咖啡店、ktv小型网络环境所推出的一款千兆上网行为管理路由。7100G在上述环境下最大带机量可支持100-150

台，它采用64位高性能专用网络处理器，软件默认为两个千兆WAN口和三个千兆LAN口，最大支持四个WAN口，一个USB口。WQR7100G拥有先进的千兆硬件架构，业界先进的最小包

转发能力，内置高性能防火墙，具备超强病毒防御能力，丰富的内网安全特性和智能带宽管理功能，人性化的WEB管理和监控界面，为企业构建安全、高速、稳定、智能、易管理的千兆

网络。

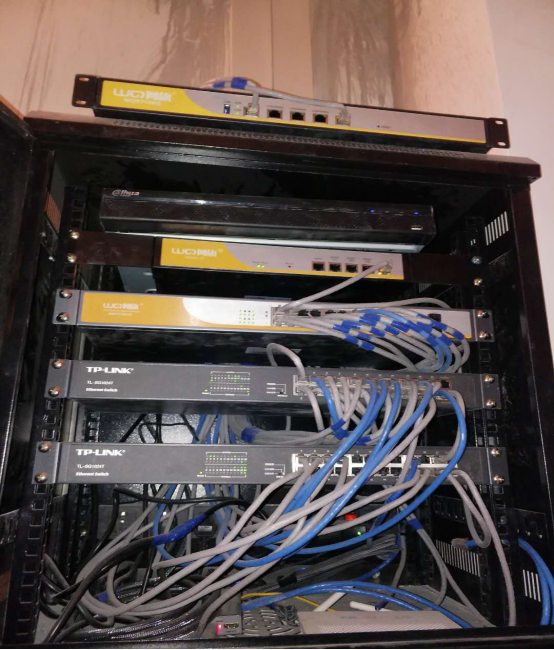

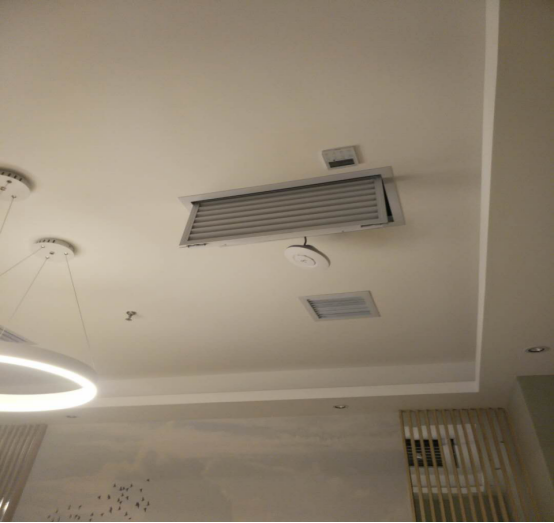

四、调试后部分照片展示：
